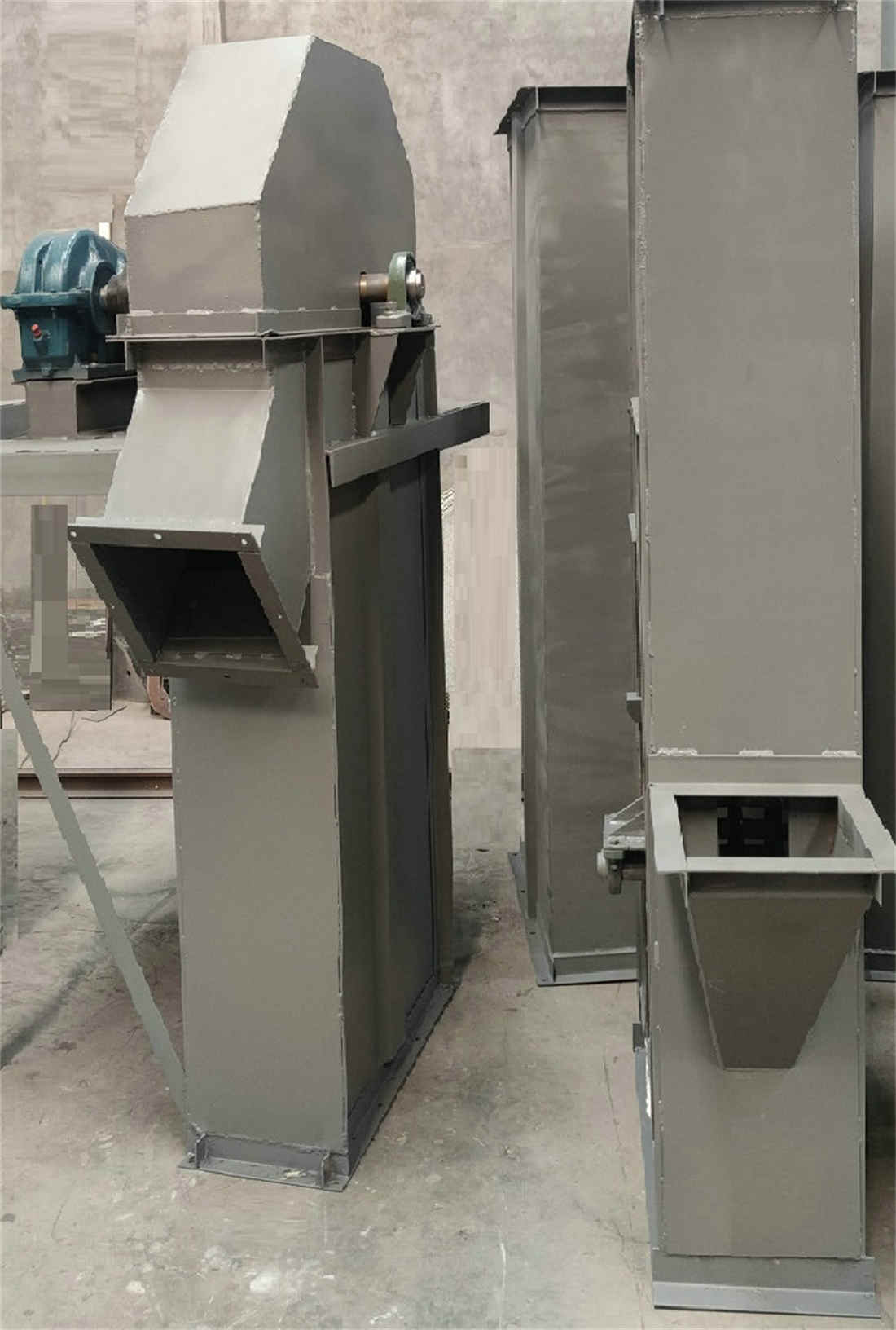

TD 式斗式提升机

咨询热线:15537323577

TD型斗式提升机

斗式提升机适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度,并随需选择提升高度,料斗为自行设计制造,PP无毒料斗使该型斗式提升机使用更加广泛,所有尺寸均按照实际需要设计制造,为配套立式包装机,电脑计量机设计,适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料,可通过包装机的信号识别来控制机器的自动停启。

斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

产品介绍:

TD型皮带式斗式提升机因为牵引件是胶带所以只能提升轻型物料,适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度*高40m,该提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

基本结构:

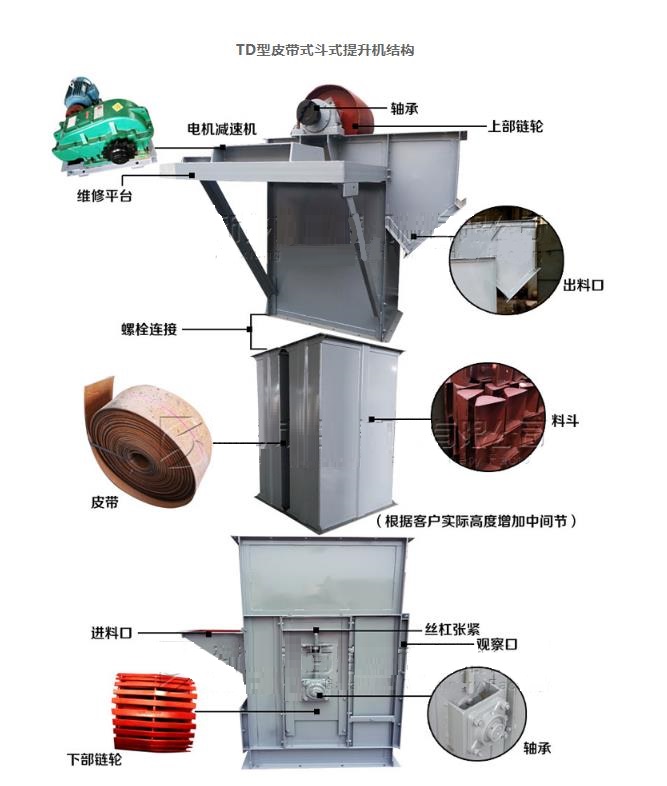

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成。适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。另一种钢丝绳芯胶带斗式提升机,由于它的牵引构件为钢丝绳芯胶带所以比TD型的橡胶带具有更好的耐磨抗拉效果。
TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式,分别配有YZ型减速器和ZQ型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

3.TD

主要特点:
1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少。
2、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。
3、运行性好,先进的设计原理和加工方法,了整机运行的性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时物料在喂料、卸料时少有撒落,减少了机械磨损。

工作原理:料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

  主要构件

  斗式提升机由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)。

 1. 料斗

  a、圆柱形斗:深斗、斗口呈65º倾斜,深度大,用于干燥,流动性好,很好地撒落的粒状物料的输送。

  浅料斗:口呈45º倾斜,深度小,用于潮湿的和流动性的粒状物料。

  【深料斗:深斗一般物料比较干燥流动性好。】

  【三角形料斗:物料一般是定向自流式卸料。】

  b、尖角形斗:其侧壁延伸到底板外,成为挡边,卸料时,物料可沿一个斗的挡边和底板所形成的槽卸止,适用于粘稠性大和沉重的块状物料运送。

  2.牵引构件

  (a)橡胶带:用螺钉和弹性垫片固接在带子口,带比斗宽35~40mm,一般胶带输送温度不超过60℃的物料,耐热胶带可以输送达到150℃的物料。

  (b)链条:单链条固接在料斗后壁上;双链与料斗两侧相连。链式提升机当料斗宽度为160~250mm时采用单链,当料斗为320~630mm时采用双链,主要缺点是链节之间磨损大,增加检修次数。

  3.链轮

  斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合,是一种实心或带辐条的齿轮,与滚子链啮合以传递运动。

  链轮的齿形的设计:链轮齿形必须保证链节能平稳自如地进入和退出啮合,尽量减少啮合时的链节的冲击和接触应力,而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性,故链轮齿面一般都经过热处理,使之达到一定硬度。

  主要特点

  1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

  2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

  3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

  4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

  安装要求

  1、斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整,并呈水平状态,保证斗式提升机安装后达到垂直要求。

  高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物(如料仓、车间等)连在一起以增加其稳定性。安装时先安装下部部件,固定地脚螺栓,然后安装中部机壳,后安上部机壳。机壳安装成功,校正垂直度。在全高上下用铅直线测量,误差应小于10mm。上下轴应平行,其轴心线应在同一平面内。

  高度较低的斗式提升机安装时,可以在地平面把上、中、下机壳全部连接并较正好,然后整体吊直固定在砼基础上。

  2、机壳安装好后,安装链条及料斗。料斗链接用的U型螺丝,既是链条接头,又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

  3、链条及料斗安装好以后,进行适当张紧。

  4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

  5、试运转,安装完成后即应进行空车试运转。空运转应注意:不能倒转,不能有磕碰现象。空运转不小于2小时,不应有过热现象,轴承温升不超过250C,减速机温升不超过300C。空运转2小时后,一切正常即可进行负荷试车。带负荷试车时喂料应均匀,防止喂料过多,堵塞下部造成"闷车"。

  维护事项

  1、斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料,然后再停车。

  2、不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。

  3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生"闷车"事故。

  4、及时适量补充润滑油。

  5、链条和料斗严重磨损或损坏时应及时更换。

360截图20220623174030974

  安全规程

  1、提升机由指定人员进行维护和管理,电源开关箱的钥匙由指定人员管理。

  2、提升机必须有卷扬器和行程限位器,器应使滑轮在提升到距离卷筒或滑轮300mm以前时能自动停止。

  3、提升机应有大负荷标志,在提升、降落时重量不许超负荷(1T)。

  4、送电后,检查卷扬器、行程限位器、联锁开关等安全装置,动作灵敏可靠,并进行试吊。

  5、起吊、降落前,鸣铃示警后,方可开车。

  6、提升机决对不允许载人上、下。

  7、工作完后,提升机吊盘应落地,然后切断电源,关好上下护栏门。

  8、经常保持提升机周围环境卫生。

  常见分类

  斗式提升机作为一种常用的提升设备,在得到广泛的应用的同时,根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:

  1、TD系列斗式提升机

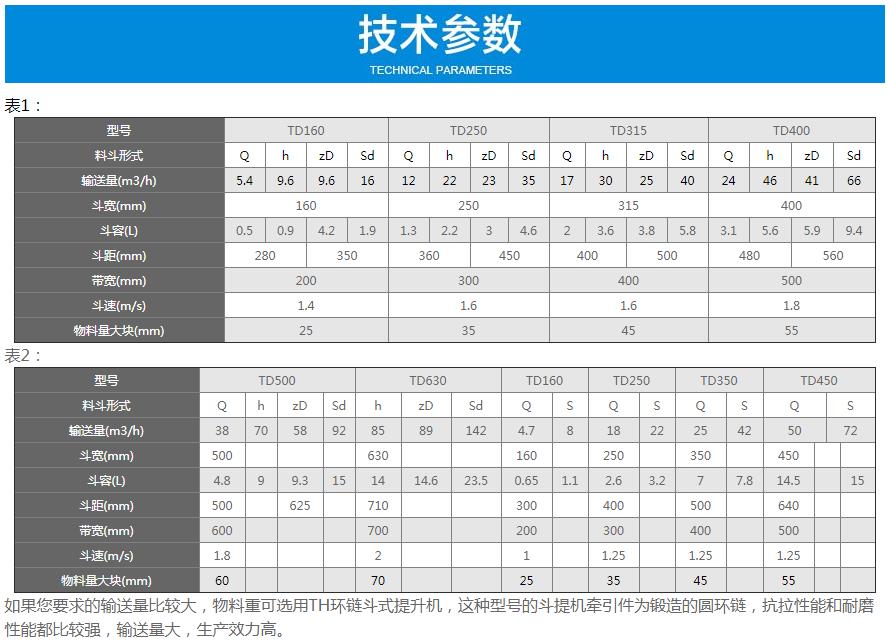

  其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号

  2、TH系列斗式提升机

  TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

  3、NE系列板链斗式提升机

  NE系列板链斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。

  4、TB系列斗式提升机

  TB系列斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被相应NE系列斗式提升机产品替代。

  5、TG系列斗式提升机

  TG系列斗式提升机是一种加强型胶带斗式提升机,其区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上,又被长称呼为粮食专用斗式提升机。

  6、其它型号斗式提升机

  常见的斗式提升机型号还有HL系列环链斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等,其均为上型号的不同叫法和演变形式。

  注意事项

  斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C。
